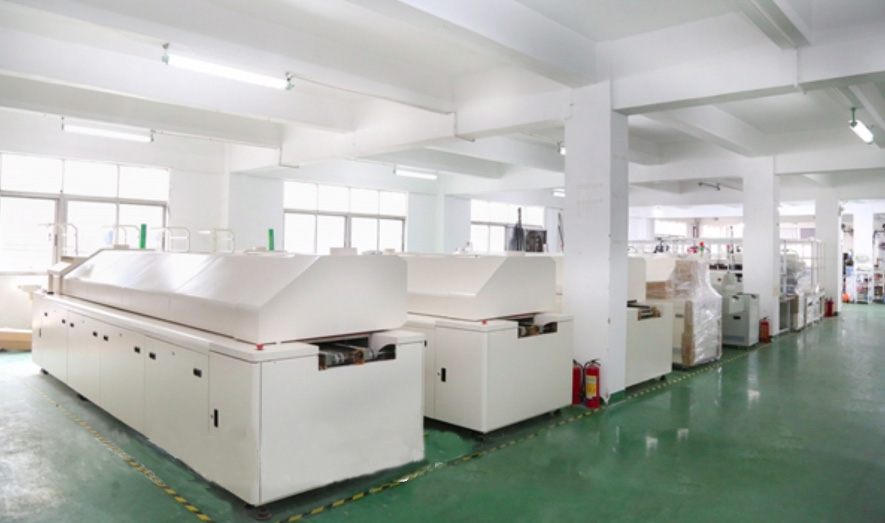

回流焊爐是用在SMT工藝中用來焊接線路板上貼片元件的。其實回流焊爐的主要作用就是對貼裝好smt元件的線路板進行焊接，使元器件和線路板結合到一起。它的工作過程就是通過回流焊爐運輸軌道運輸使貼好在錫膏上的元器件經過回流焊爐內溫區的變化而固定在一起。那么，今天小編給大家科普一下回流焊爐的作用和工作過程。(如果你想了解更多回流焊，請拔打熱咨詢>>>400-9932122)

回流焊工作過程

　　貼裝好smt元件的線路板經過回流焊爐導軌的運輸分別經過回流焊爐的預熱區、保溫區、焊接區、冷卻區，經過回流焊爐這四個溫區的作用后形成完整的焊接點。

　　1.當PCB進入回流焊爐升溫區時，焊膏中的溶劑、氣體蒸發掉，同時，焊膏中的助焊劑潤濕焊盤、元器件端頭和引腳，焊膏軟化、塌落、覆蓋了焊盤，將焊盤、元器件引腳與氧氣隔離。

　　2.PCB進入回流焊爐保溫區時，使PCB和元器件得到充分的預熱，以防PCB突然進入焊接高溫區而損壞PCB和元器件。

　　3.當PCB進入回流焊爐焊接區時，溫度迅速上升使焊膏達到熔化狀態，液態焊錫對PCB的焊盤、元器件端頭和引腳潤濕、擴散、漫流或回流混合形成焊錫接點。

　　4.PCB進入回流焊爐冷卻區，使焊點凝固此時完成了焊接。

回流焊有什么作用

　　回流焊爐的內部結構就是個智能的加熱烤爐，讓smt貼裝好的線路板進入回流焊爐內經過溫度的不斷變化作用使線路板上的錫膏融化讓錫膏把貼片元件和線路板焊接在起，然后經過回流焊爐溫度變化讓被錫膏焊接在起的貼片元件和線路板冷卻凝固焊接在一起。

　　smt表面貼裝技術整個工序流程包括對線路板用錫膏印刷機進行錫膏印刷、在印刷好錫膏的線路板上面用貼片機進行貼片，最后的這道smt生產工序就是用到的回流焊爐，回流焊爐就是對貼裝好元件的線路板用回流焊爐進行焊接。
