波峰焊是大家比較常見的電子設備，那么關于它的波峰焊的作用以及結構，接下來，由小編給大家介紹一下。(如果你想了解更多回流焊或者波峰焊，歡迎咨詢?cè)搭^廠家生產熱線>>>400-9932122)

波峰焊的作用以及結構

　　1、波峰焊是種借助泵壓作用，使熔融的液態焊料表面形成特定形狀的焊料波，當插裝了元器件的裝聯組件以一定角度通過焊料波時，在引腳焊區形成焊點的工藝技術。組件在由鏈?zhǔn)絺魉蛶魉偷倪^程中，先在焊機預熱區進行預熱(組件預熱及其所要達到的溫度依然由預定的溫度曲線控制)。實際焊接中，通常還要控制組件面的預熱溫度，因此許多設備都增加了相應的溫度檢測裝置(如紅外探測器)。預熱后，組件進入錫槽進行焊接。錫槽盛有熔融的液態焊料，鋼槽底部噴嘴將熔碰焊料噴出一定形狀的錫波，這樣，在組件焊接面通過錫波時就被焊料波潤濕焊區并進行擴展填充，終實現焊接過程。

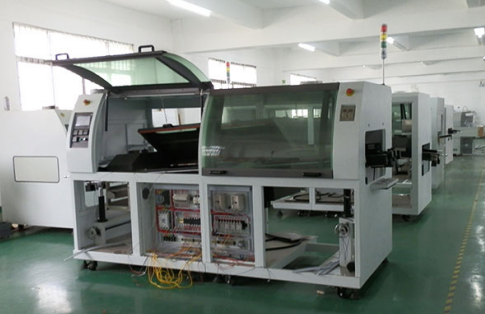

　　2、波峰焊接爐一般都具有傳輸系統、加熱系統、光電控制系統、冷卻系統、助焊劑的供給系統，以及鏈條上的夾抓清潔系統和空氣壓縮系統，此外，還具有污濁空氣排放系統及焊料的控溫系統，高端的波峰焊接爐還具有充氮系統。
