回流焊是將元器件焊接到PCB板材上，回流焊是對表面帖裝器件的?；亓骱甘强繜釟饬鲗?duì)焊點的作用,膠狀的焊劑在定的高溫氣流下進行物理反應達到SMD的焊接;所以叫"回流焊"是因?yàn)闅怏w在焊機內循環流動產生高溫達到焊接目的。那么，回流焊結構及原理圖解有哪些?我們?cè)撊绾闻袛嗔?(如果你想了解更回流焊，歡迎咨詢回流焊源頭廠家生產熱線>>>400-9932 122)

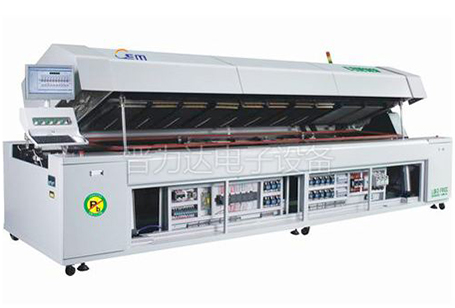

回流焊結構及原理圖解有哪些?我們?cè)撊绾闻袛嗔?/strong>

　　1、空氣流動系統:氣流對流效率高，包括速度、流量、流動性和滲透能力。

　　2、加熱系統:由熱風電動機、加熱管、熱電偶、固態繼電器、溫度控制裝置等。

　　3、傳動系統:包括導軌、網帶(中央支承)、鏈條、運輸電動機、軌道寬度調節結構、 運輸速度控制機構等部分。

　　4、冷卻系統:對加熱完成的PCB進行快速冷卻的作用,通常有風冷、水冷兩種方式。

　　5、氮?dú)獗Ｗo(hù)系統:PCB在預熱區、焊接區及冷卻區進行全制程氮?dú)獗Ｗo(hù)，可杜絕焊點及 銅箔在高溫下的氧化，增強融化釬料的潤濕能力，減少內部空洞，提高焊點質量。

　　6、助焊劑回收裝置:助焊劑廢氣回收系統中一般設有蒸發器，通過蒸發器將廢氣(助焊 劑揮發物)加溫到450℃以上，使助焊劑揮發物氣化，然后冷水機把水冷卻后循環經過蒸發 器,助焊劑通過上層風機抽出，通過蒸發器冷卻形成的液體流到回收罐中。

　　7、廢氣處理與回收裝置:目的主要有3點：環保要求，不讓助焊劑揮發物直接排放到空 氣中;廢氣在焊中的凝固沉淀會影響熱風流動，降低對流效率，需要回收;如果選擇氮?dú)?焊，為了節省氮?dú)?，要循環使用氮?dú)?，必須配置助焊劑廢氣回收系統。

　　8、頂蓋氣壓升起裝置:便于焊膛清潔，當需要對回流焊機進行清潔維護，或生產時發生掉板等 狀況時，需將回流爐上蓋打開。

　　9、排風裝置:強制抽風可保證助焊劑排放良好，特殊的廢氣過濾，保證工作環境的空氣清潔， 減少?gòu)U氣對排風管道的污染。

　　10、外形結構:包括設備的外形、加熱區段和加熱長度。

回流焊原理圖解

　　A.當PCB進入升溫區時，焊膏中的溶劑、氣體蒸發掉，同時，焊膏中的助焊劑潤濕焊盤、元器件端頭和引腳，焊膏軟化、塌落、覆蓋了焊盤，將焊盤、元器件引腳與氧氣隔離。

　　B.PCB進入保溫區時，使PCB和元器件得到充分的預熱，以防PCB突然進入焊接高溫區而損壞PCB和元器件。

　　C.當PCB進入焊接區時，溫度迅速上升使焊膏達到熔化狀態，液態焊錫對PCB的焊盤、元器件端頭和引腳潤濕、擴散、漫流或回流混合形成焊錫接點。
